Kolm peamistpuhumisvormimismasinate tüübidon ekstrusioonpuhumisvormimine (EBM), survepuhumisvormimine (IBM) ja survega venituspuhumisvormimine (ISBM). EBM hõlmab kõige laiemat valikut – väikestest pudelitest kuni 2000-liitriste paakideni – ja jaguneb pidevateks masinateks väikeste osade jaoks ja akumulaatoriteks suurteks. IBM teeb väikeseid täpse kaelaga pudeleid. ISBM teeb läbipaistvaid PET-pudeleid. Teie toode määrab tüübi. Leia see allolevast tabelist.
Iga õõnes plasttoode pärineb ühest kolmest masinaperest. Valige õige ja teie liin töötab aastaid lahjana. Valige vale ja ükski seade ei päästa teid.
Ostjad jõuavad meieni sageli pärast nädalatepikkust segast uurimistööd. Enamikus artiklites loetletakse kolm tüüpi, kirjeldatakse iga kahe lausega ja lõpetatakse. Keegi ei selgita alamtüüpe - ja suurte konteinerite puhul on alamtüüp tegelik otsus.
See juhend parandab selle. Ehitame ekstrusioonpuhumisvormimismasinaid, nii et tunneme seda perekonda seestpoolt. Ülejäänud kahe tüübi puhul ütleme teile, mis neil hästi läheb ja millal mujalt otsida – sealhulgas meist eemale.
Kolm peamist tüüpi lühidalt
| EBM | IBM | ISBM | |
|---|---|---|---|
| Kuidas see toimib | Ekstrudeerib toru (parison), puhub selle vormi | Süstib tooriku, seejärel puhub seda | Süstib PET tooriku, venitab ja puhub seda |
| Suuruste vahemik | Kõige laiem – väikestest pudelitest kuni 2000-liitriste paakideni | Väike - tavaliselt alla 1 liitri | Väikesed kuni keskmised – vee- ja joogipudelid |
| Allkirja tugevus | Suured osad, käepidemed, mitmekihilised seinad | Täpne kaelus, ilma trimmijääkideta | Läbipaistvad, tugevad, kerged PET-pudelid |
| Tüüpilised materjalid | HDPE, PP, PVC, HMWHDPE | HDPE, PP, PS | PET |
| Tüüpilised tooted | Jerry purgid, trumlid, IBC paagid, kütusepaagid, mänguasjad | Pillipudelid, kosmeetikapurgid, tilgutajad | Vesi, sooda, mahl, toiduõli pudelid |
Ekstrusioonpuhumisvormimine (EBM)
Ekstrusioonpuhumisvormimismasin sulatab plasti, surub selle õõnsa toruna, mida nimetatakse parisoniks, läbi matriitsi, seejärel sulgeb toru ümber vormi ja pumbab selle õhuga täis. Plastik võtab vormi kuju, jahtub ja väljub.
EBM hõlmab rohkem tooteid kui ülejäänud kaks tüüpi kokku. See käsitleb käepidemeid (sisseehitatud jerry purkidel), mitmekihilisi seinu ja suurusi, kuhu ükski muu protsess ei ulatu. Samuti kasutab see võrreldavate osade jaoks kolmest odavaimat tööriista.
Perekond jaguneb kaheks haruks ja see jagunemine on olulisem, kui enamik ostjaid mõistab. Võrdlesime neid põhjalikult omaaku vs pidev juhend- siin on lühike versioon.

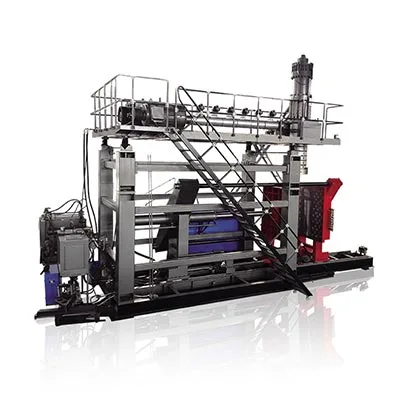

Pideva ekstrusiooni masinad
Pidevad masinad ekstrudeerivad parsooni vahetpidamata ja vormid liiguvad selle püüdmiseks sisse. Nad paistavad silma suurte suurte mahutitega – pudelid, igapäevane kemikaalipakend, kuni umbes 15-liitrised purgid.
Meie valikus on kaks ehitust. Vormi teisaldamismasinad kannavad 2–15 liitrit, kinnitusega 40–165 kN. Kumera käega masinad lisavad kiirust ja 1–6 kihilist koekstrusiooni 5–30 l detailidele. Sirvigepidev masinate valiktäiskoosseisu jaoks.
Aku (ladustamispea) masinad
Akumulaatorid koguvad sulatussilindrisse täislaengu ja lasevad selle siis ühe kiire lasuga välja. See kiirus moodustab suure pargi, enne kui gravitatsioon seda venib ja õhestab. Suurtel osadel pole muud teed.

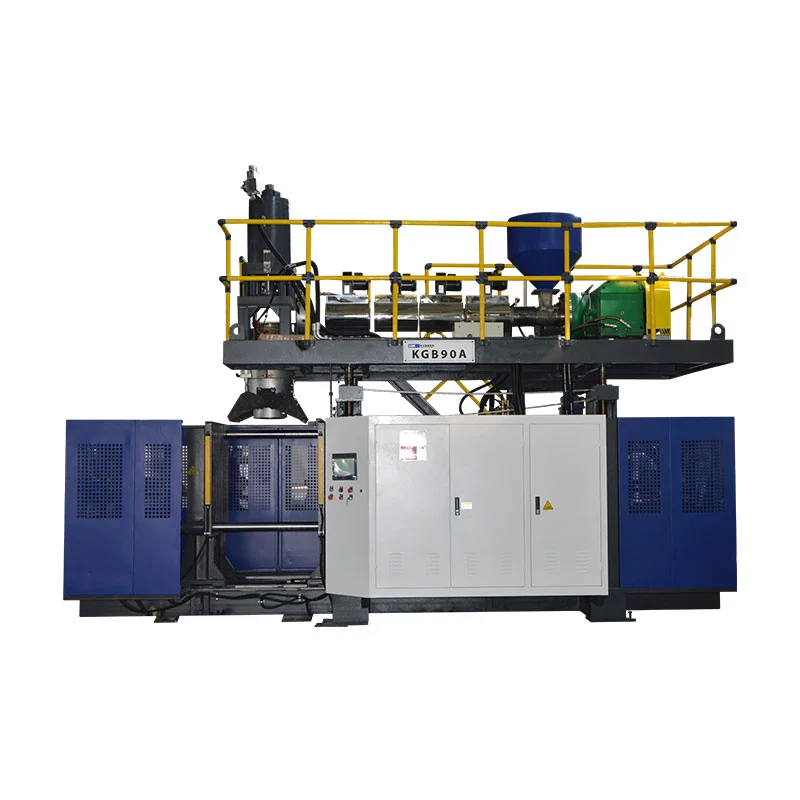

Reaalarvud näitavad skaalat. MeieKGB80Ateeb 30 l tünnid 215 kN kinnitusega ja 5 l akuga. KolmesilindrilineKGS1000L-IBCvalmistab 1000 L IBC mahuteid 1000 kN kinnitusega ja 100 mm kahekordsete kruvidega. Theakude vahemikületab 2000 l mahutite ja 1800 kN.
Sissepritsepuhumisvormimine (IBM)
Survepuhumisvormimismasin töötab ühel masinal kahes etapis. Esiteks, see survevaluvormib tahke, viimistletud kaelaga tooriku. Seejärel suunab see kuuma tooriku puhumisjaama ja pumpab korpuse täis.
Tasu on täpsus. Kael tuleb välja survevalu kujul, nii et keermed ja tihenduspinnad tabavad iga võttega täpseid mõõtmeid. IBM ei tooda ka näpistatud jääke, kuna midagi ei kärbita.
Kompromiss on suurus. IBM sobib väikestele, tavaliselt alla üheliitristele anumatele – pillipudelid, kosmeetikapurgid, tilgutipudelid. Kõigi puhul, millel on käepide või tõeline helitugevus, võtab EBM üle. Kinggle keskendub EBM-ile; kui teie toode on 100 ml ravimipudel, teenindab IBM-i spetsialist teid paremini ja me ütleme seda.
Sissepritse venitav puhumisvormimine (ISBM)
Injektsioonvenitav puhumisvormimismasin teeb selged PET-pudelid, millest joote. See soojendab PET-toorikut, venitab seda vardaga pikisuunas ja puhub samal ajal väljapoole. See kahesuunaline venitus joondab polümeeri ahelaid.
Joondamine on maagia. See annab PET-ile klaasilaadse selguse, tugevuse ja kerge kaalu – soodapudel talub rõhu all olevat karboniseerumist mõnekümne grammi juures.
ISBM töötab kahes seadistuses. Üheastmelised masinad vormivad ja puhuvad tooriku ühes masinas, mis sobib väiksemate tiraažide ja kohandatud kujuga. Kaheastmelised liinid ostavad või vormivad toorikuid eraldi ja puhuvad neid suurel kiirusel – massjoogitootmise standard. PET-joogitöö elab siin, mitte EBM-is.
Mis tüüpi masin teie toodet valmistab?
Lugejad saabuvad toote, mitte protsessiga. Nii et keerake laud ümber. Otsige üles oma toode vasakult ja lugege paremalt oma masina tüüpi.
| Teie toode | Masina tüüp | Miks |
|---|---|---|
| PET vee/sooda pudel | ISBM | Stretch annab PET-ile selguse ja tugevuse |
| Pillipudel, kosmeetikapurk | IBM | Täpne kaelus, ilma trimmijääkideta |
| Pesuaine/šampoonipudel | EBM — pidev | Kiired tsüklid, käepidemed, värvid, vaatetriibud |
| Jerry purk (1–15 l) | EBM — pidev | Sisseehitatud käepidemed, suur väljund |
| Kemikaalide trummel (30–250 L) | EBM — akumulaator | Raske parison vajab salvestatud ampsu |
| IBC paak (1000 L) | EBM — aku, 3-silindriline | Ainus marsruut nii suure kiriku juurde |
| Auto kütusepaak | EBM — akumulaator, mitmekihiline | Kuuekihiline sein blokeerib kütuseauru |
| Veepaak, süsta, teetõke | EBM — akumulaator | Vaadake meiepuhumine vs pöörlev vormiminevõrdlus |
Kõigest sellest ülesvoolu on veel üks hark. Kui teie osa võib olla õõnsa asemel tahke, lugege meiepuhumisvormimine vs survevalujuhend kõigepealt.
Ostukaalutlused tüübi järgi
Masina tüüp määrab teie investeeringu kuju, mitte ainult protsessi. Ostujuhid peaksid enne puhumisvormimismasinate tootjalt hinnapakkumise küsimist kaaluma nelja tegurit.
Hinna struktuur.EBM-is on hinnaskaalad konteineri suuruse, kinnitusjõu, jaamade arvu ja kihtide arvuga. Pudelimasin ja IBC liin erinevad suurusjärgu võrra. Ükski aus tarnija ei paku hinda enne teie osa nägemist – hind sõltub masina mudelist ja tootmisnõuetest.
Energiatarbimine.Masina suurusega energiakaalud. Meie kataloogis on reaalsed keskmised: 12–18 kW 2-liitrisel masinal, 27–37 kW 30-liitrisel KGB80A-l, 110–150 kW IBC-liinil. Küsige igalt tarnijalt sama arvu, seejärel võrrelge energiat valmis osa, mitte tunni kohta.
Tarneaeg ja järelmüük.Suurte kohandatud masinate ehitamine võtab kauem aega kui tavaliste pudelimasinad. Küsige, kes masina paigaldab, kes koolitab teie operaatoreid ja kui kiiresti varuosad teie riiki tarnivad. Ilma toeta masin on tulevane probleem tüübisildiga.
Tarnija sügavus.Küsige, kui palju insenere tootja töötab ja milliseid komponentide kaubamärke masina sees on. Kinggle ehitab Mitsubishi PLC-de, MOOG-i servojuhtimise ning OMRONi ja Schneideri elektriseadmetega ning loetleb need avalikult. Tarnijal, kes varjab komponentide lehte, on põhjus.
Kolm viga, mida esmaostjad teevad
Tüübi valimine toote asemel hinna järgi.Valet tüüpi odavam masin ei tee müüdavaid detaile nulli. Esmalt lukustage tüüp. Teiseks kaubelda hind.
EBM-i alamtüübi ignoreerimine."Ekstrusioonimasin" ei ole spetsifikatsioon. Pidevalt töötav masin ei suuda moodustada 60-liitrist trumlit ja liiga suur aku raiskab energiat pudelitele. Meieviieastmeline valikujuhendkõnnib suuruse matemaatikat.
Vigavestluse vahelejätmine.Iga tüüp ebaõnnestub omal moel ja masina spetsifikatsioon otsustab, kui sageli. Alamõõduline kinnitus toob välgu igal võttel. Enne allkirjastamist lugege läbi meie defektide tõrkeotsingu juhend ja küsige tarnijalt, kuidas masin iga riket ära hoiab.
Korduma kippuvad küsimused
Millised on puhumisvormimismasinate peamised tüübid?
Puhumisvormimismasinate kolm peamist tüüpi on ekstrusioonpuhumisvormimine (EBM), survepuhumisvormimine (IBM) ja survega venituspuhumisvormimine (ISBM). EBM covers the widest product range and splits into continuous machines for small containers and accumulator machines for large parts like drums and IBC tanks. IBM teeb väikeseid täpse kaelaga pudeleid. ISBM teeb läbipaistvaid PET-pudeleid.
Mis vahe on ekstrusioonil ja survepuhumisvormimisel?
Ekstrusioonpuhumisvormimine moodustab sulaplastist õõnsa toru, mis seejärel puhub selle vormi sees täis. Injektsioonpuhumisvormimine voolib esmalt valmis kaelaga tahke tooriku, seejärel puhub tooriku lõplikku kuju. EBM käsitleb kõige laiemat suurust, alates pudelitest kuni 2000-liitriste paakideni. IBM sobib väikestele pudelitele, mis vajavad täpset kaelamõõtu, näiteks ravimikonteinerid.
Milline puhumisvormimismasina tüüp sobib kõige paremini suurte konteinerite (nt trumlid ja IBC-paagid) jaoks?
Aku (ladustamispea) ekstrusioonpuhumisvormimismasinad valmistavad suuri mahuteid. Aku salvestab täislaengu sulatist, seejärel laseb selle kiiresti välja – enne kui raske parsoon oma raskuse all välja venib ja hõreneb. Kinggle'i akumulaatorite valik ulatub 20-liitristest masinatest kuni kolmesilindriliste süsteemideni 1000-liitriste IBC-paakide ja 2000-liitriste konteinerite jaoks.
Mis tüüpi puhumisvormimismasin teeb PET-veepudeleid?
Injection stretch blow molding (ISBM) masinad valmistavad selgeid PET vee- ja joogipudeleid. Protsess venitab kuumutatud tooriku puhumise ajal pikisuunas, mis joondab polümeeri ning annab PET-ile selle selguse ja tugevuse. Suuremahulises joogitootmises domineerib kaheetapiline ISBM, kus eelvormid vormitakse eraldi ja puhutakse hiljem.
Mis maksab puhumisvormimismasin?
Maksumus sõltub masina tüübist ja spetsifikatsioonidest. Within extrusion blow molding, price scales with container size, clamping force, station count, layer count, and the automation around the machine. Väikepudelimasin ja 1000-liitrine IBC liin erinevad suurusjärgu võrra. Kiireim tee reaalarvuni on määratud pakkumine, mis põhineb teie detaili mahul, materjalil, seina paksusel ja sihtväljundil.
Kas tunnete oma toodet, kuid pole masinas kindel?
If you are evaluating a blow molding machine for your production line, our engineering team can help you confirm the right type and configuration based on your product size, material, and production goals. Send the part details and we will respond with a specified recommendation — including an honest referral if your product belongs on a machine we do not build. Ekstrusioonpuhumisvormimismasinate ehitamine aastast 2002, meeskonnas on 15 inseneri.
Küsige, milline masin teie tootele sobib →Kolm tüüpi, üks reegel: toode valib masina. PET-pudelid lähevad ISBM-ile. Täpsed väikesed kaelad lähevad IBM-ile. Kõik muu – alates šampoonipudelitest kuni 2000-liitriste paakideni – kuulub ekstrusioonpuhumisvormimise alla, jagatunapidevjaakumulaatormasinad. Otsige üles oma toode otsingutabelist ja seejärel mõõtke masinalevaliku juhend.
